A202

2*40 W RMS, stéréophonique

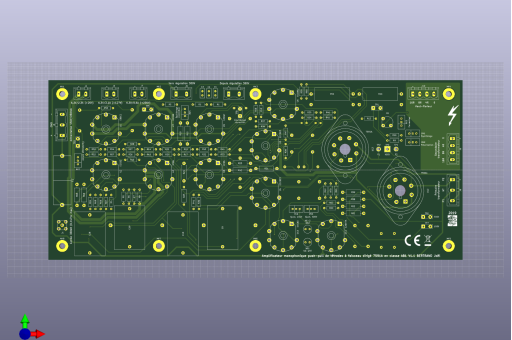

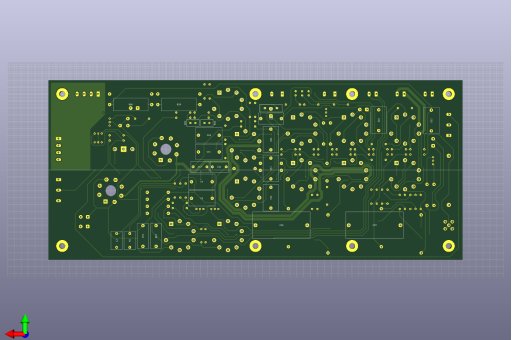

L’amplificateur A202 est de classe AB1. Il est constitué autour d’un étage de sortie push-pull de tétrodes à faisceau dirigé 7591A. Les tubes utilisés pour une voie sont :

  • 1 * E88CC ;
  • 3 * ECC83S ;
  • 2 * ECC803S ;
  • 1 * ECC802S ;
  • 1 * 12BH7A ;
  • 1 * 12DW7 ;
  • 2 * EF806 ;
  • 2 * 7591A.

Cet amplificateur n’étant pas intégré, il faut lui associer un préamplificateur avec sélecteur de source.

Caractéristiques techniques

  • Entrée ligne 0.447 Vcrête maximum, 330 kOhm.
  • Correction différentielle.
  • Réglage du volume.
  • Correction physiologique (loudness).
  • Bande passante : 20 Hz à 40 kHz.
  • Puissance de sortie : 40 W RMS sous 8 ohms.

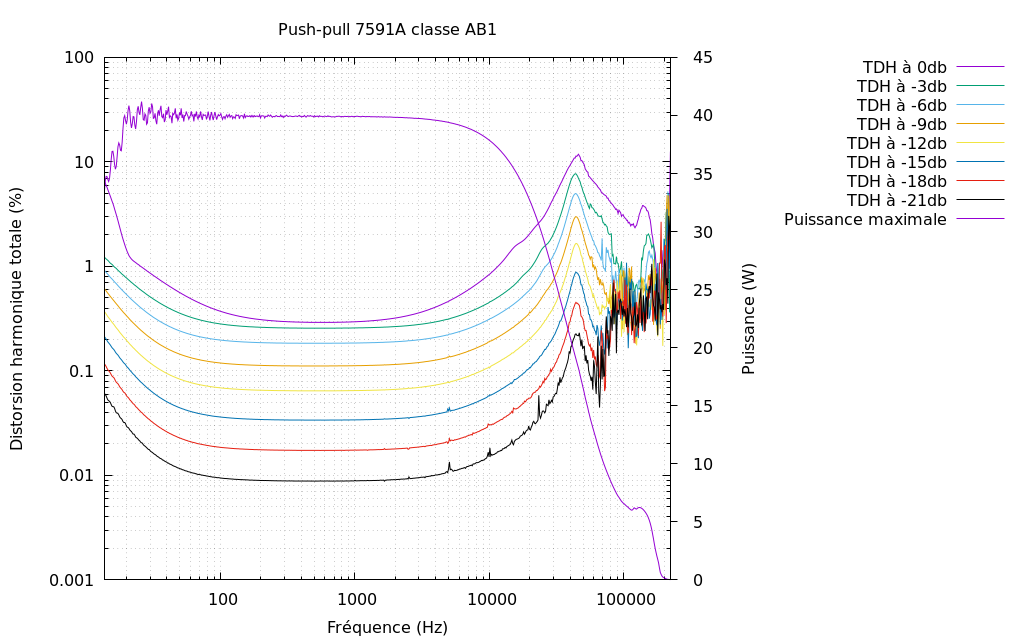

  • Taux de distorsion harmonique totale : inférieur à 0,3% à pleine puissance à 1 kHz sous 8R.
  • Alimentation haute tension régulée à double conversion, un rail par voie.
  • Polarisation statique de l’étage de sortie.
  • Alimentations des filaments régulées.
  • Facteur d’amortissement : supérieur à 80
  • Sorties 4, 8, 12 et 16 ohm.

Mesures sur le prototype

Les mesures suivantes ont été menées sur le prototype raccordé à un haut-parleur large bande de 8 Ohm.

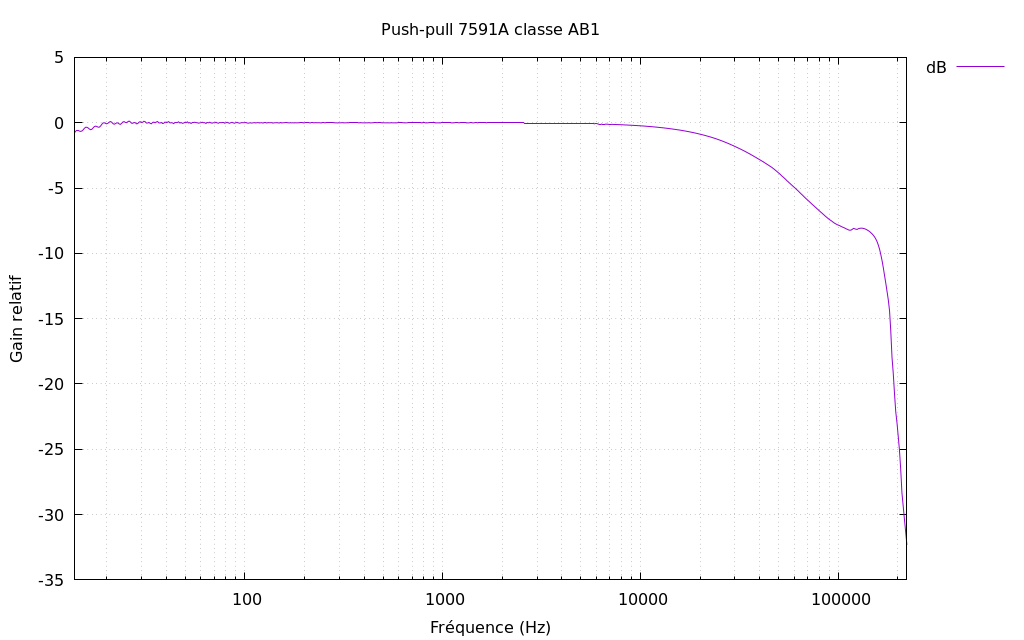

Bande passante mesurée :

  • 15 Hz à 20 kHz à -1 dB ;
  • 10 Hz à 40 kHz à -3 dB.

La limite en basse fréquence est imposée par un filtre passe-bas évitant les accrochages par rotation de phase introduite par le transformateur de sortie. La limite en haute fréquence est donnée par un filtre sur l’entrée de la correction pour éviter les accrochages à haute fréquence rendus possibles par la forte correction différentielle (30dB).

Le montage étant un montage de tétrodes à faisceau dirigé en classe AB1 (push-pull), la correction différentielle est obligatoirement plus faible que ce qu’elle pourrait être pour un montage single-ended en classe A1. Les harmoniques générées par cette topologie sont principalement des harmoniques de rang 3 et 5. Les harmoniques d’un signal dont la fréquence fondamentale est supérieure à 6,5 kHz tombent ainsi hors bande et ne sont pas audibles.

Dimensions

  • largeur : 462 mm
  • profondeur : 531 mm
  • hauteur : 171 mm

Prix public : 6500 € HT (7800 € TTC)
Délais de fabrication : 6 semaines hors tôlerie
