L’amplificateur A1000 est de type circlotron. Le circlotron est une topologie spéciale d’amplificateur. Plus complexe qu’un push-pull de même classe, il nécessite des alimentations flottantes pour l’étage de puissance. Les sorties de l’étage de puissance ne sont plus faites sur les anodes mais en charges cathodiques. Il en résulte une distorsion bien plus faible mais au pris d’une complexité plus importante. Les tubes utilisés par voie dans cet amplificateur sont les suivants :
- 1 * E88CC ;
- 2 * EF806 ;
- 1 * 12BH7A ;
- 3 * ECC83 ;
- 1 * ECC802 ;
- 1 * 6SN7 ;
- 2 * EL509S.
Cet amplificateur n’étant pas intégré, il faut l’associer à un préamplificateur avec sélecteur de source.
Caractéristiques techniques
- Entrée ligne 0.447 Vcrête maximum, 330 kOhm ;
- Correction différentielle ;
- Réglage du volume ;
- Correction physiologique (loudness) ;
- Bande passante : 15 Hz à plus de 40 kHz à 3dB, 15 Hz à 25 kHz à 1dB ;
- Puissance de sortie : 70 W RMS sous 8 ohms ;
- Taux de distorsion harmonique totale : inférieur à 0.15% de 60 Hz à 10 kHz ;
- Alimentations haute tension régulées à double conversion :
- une alimentation à double voie pour les étages d’entrée ;
- quatre alimentations flottantes pour l’étage circlotron.
- Alimentations des filaments régulées ;
- Facteur d’amortissement : supérieur à 80 ;
- Sorties 4, 8, 12 et 16 ohm.

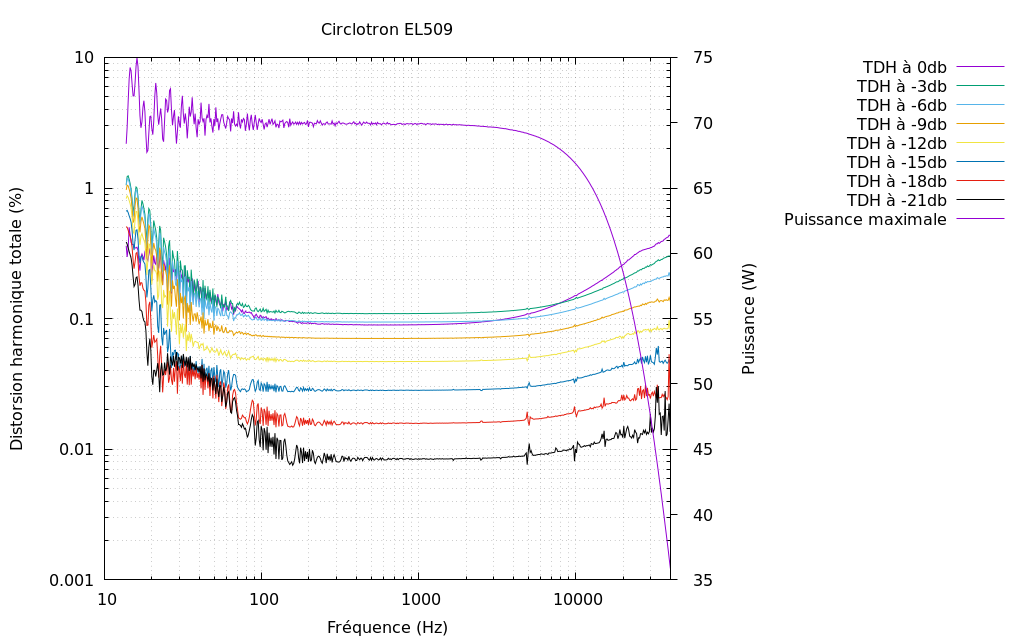

Mesures sur le prototype

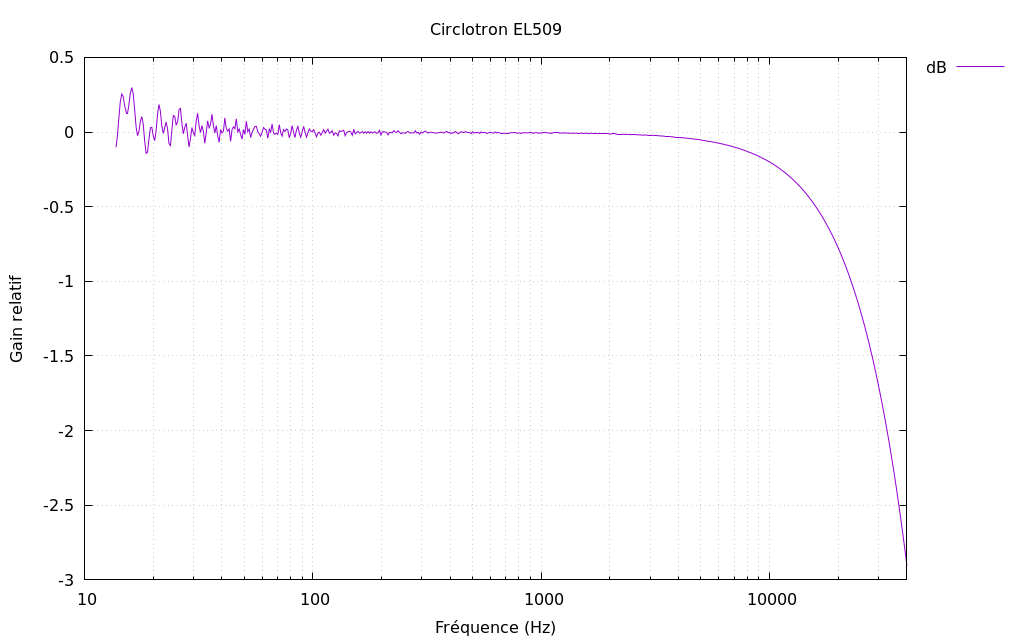

La bande passante est particulièrement plate malgré une correction différentielle importante. La forte correction différentielle permet d’obtenir des taux de distorsion très faibles même à la puissance maximale.
Prix public : 9100 € HT (10920 € TTC)
Délais de fabrication : 10 semaines hors tôlerie
