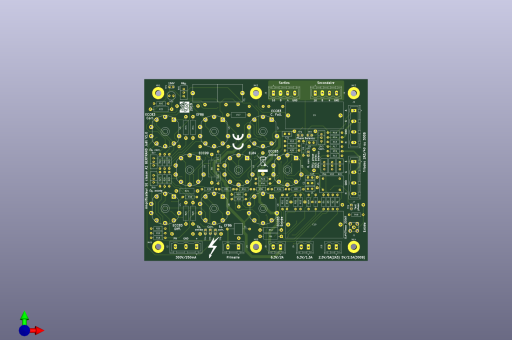

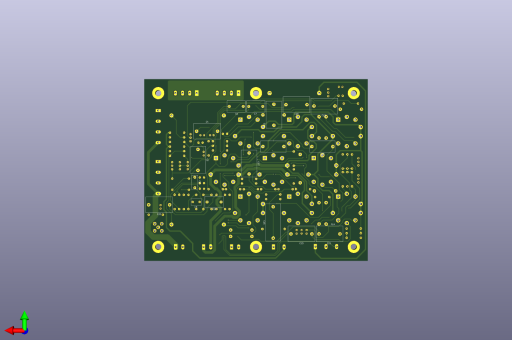

A100-B

2*9 W RMS, stéréophonique

L’amplificateur A100-B est un amplificateur single ended en pure classe A1. En dehors de pentodes utilisées en puits de courant, il est constitué exclusivement de triodes. Les tubes utilisées pour une voie sont :

  • 1 * ECC99 ;
  • 3 * ECC803S ;
  • 2 * EF806 ;
  • 2 * 2A3-40.

Cet amplificateur n’étant pas intégré, il faut l’associer à un préamplificateur avec sélection de source.

Caractéristiques techniques

  • Entrée ligne 0,316 Vrms (0,447 Vcrête) maximum, 500 kOhm en parallèle à 100 pF maximum.
  • Correction différentielle.
  • Réglage du volume.
  • Correction physiologique (loudness).
  • Bande passante : 20 Hz à plus de 50 kHz.
  • Puissance de sortie : 9 W RMS sous 8 ohms.
  • Taux de distorsion harmonique totale inférieur à 0,3% à pleine puissance.
  • Alimentation haute tension régulée à double conversion, un rail par voie.
  • Polarisation statique de l’étage de sortie (aucune polarisation automatique dissipant inutilement de la puissance dans l’étage de sortie).
  • Alimentations des filaments régulées.
  • Facteur d’amortissement : supérieur à 60
  • Sorties 4, 8, 12 et 16 ohm.
  • Boîtier clos avec ventilation forcée contrôlée en température.

Mesures sur le prototype

Les mesures suivantes ont été menées sur le prototype raccordé à un haut-parleur large bande de 8 Ohm.

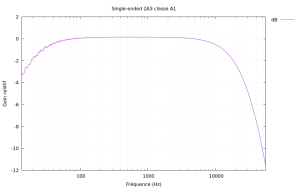

Bande passante mesurée :

Gain relatif
  • 40 Hz à 23 kHz à -1 dB ;
  • 20 Hz à 53 kHz à -3 dB.

La limite en basse fréquence est imposée par un filtre passe-bas évitant les accrochages par rotation de phase introduite par le transformateur de sortie. La limite en haute fréquence est donnée par un filtre sur l’entrée de la correction pour éviter les accrochages à haute fréquence rendus possibles par la forte correction différentielle (30dB).

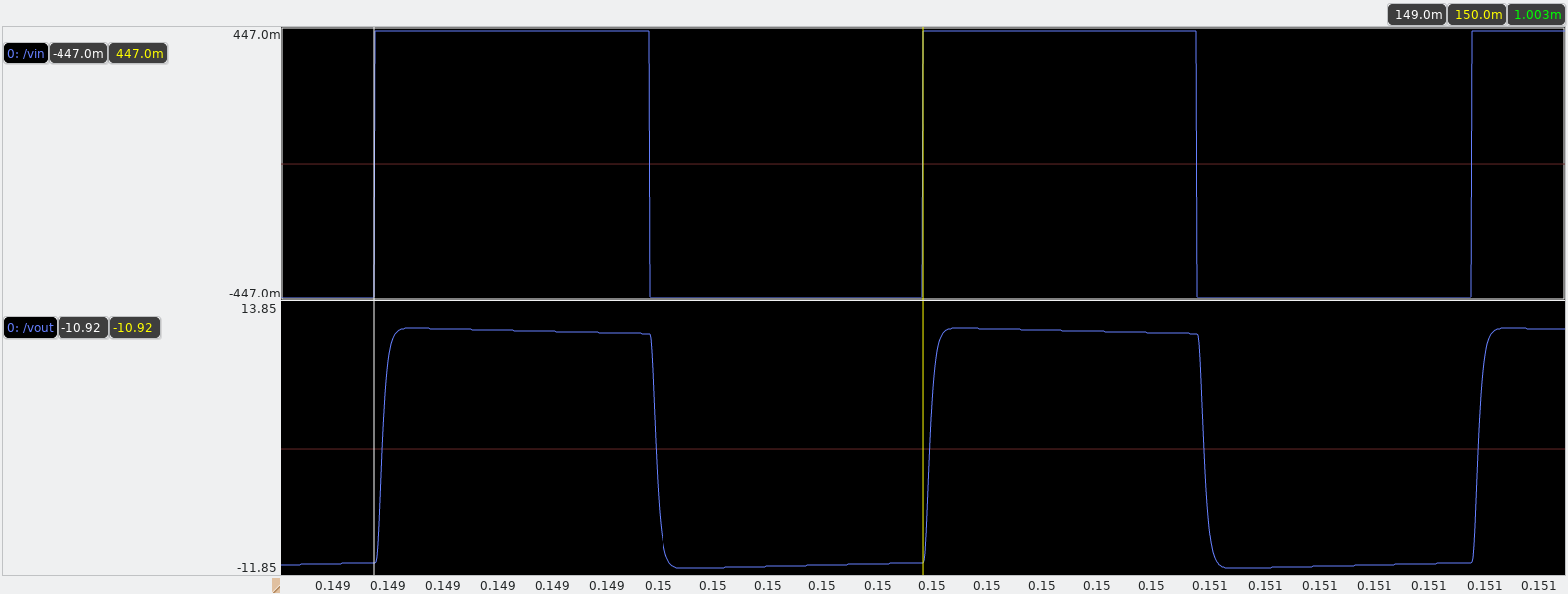

Amortissement à 1 kHz

Facteur d’amortissement important, largement supérieur à 60. Il n’a pas été possible de le mesurer correctement sur des signaux carrés à 1 kHz. Le facteur d’amortissement réel sera donc principalement dû à la qualité des haut-parleur utilisés et non à la qualité de l’amplificateur.

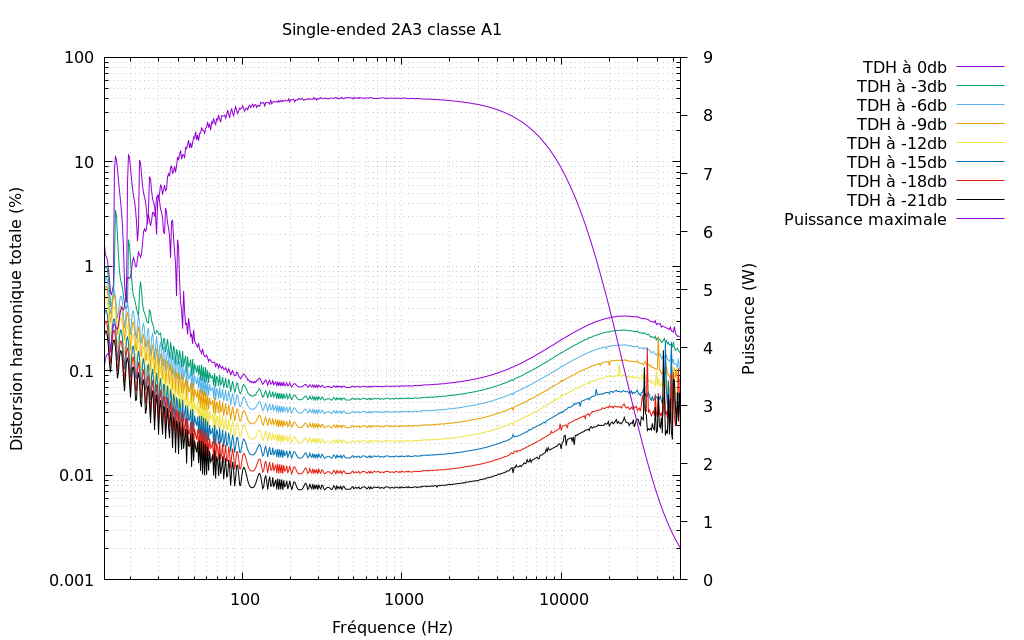

Taux de distorsion harmonique :

Distorsion harmonique totale
  • inférieur à 0,23% de 50 Hz à 5 kHz à pleine puissance ;
  • inférieur à 0,3% de 20 à 10 kHz à pleine puissance ;
  • Inférieur à 0,23% entre 50 Hz et 10 kHz à mi-puissance.

Les harmoniques sont principalement des harmoniques de rang deux.

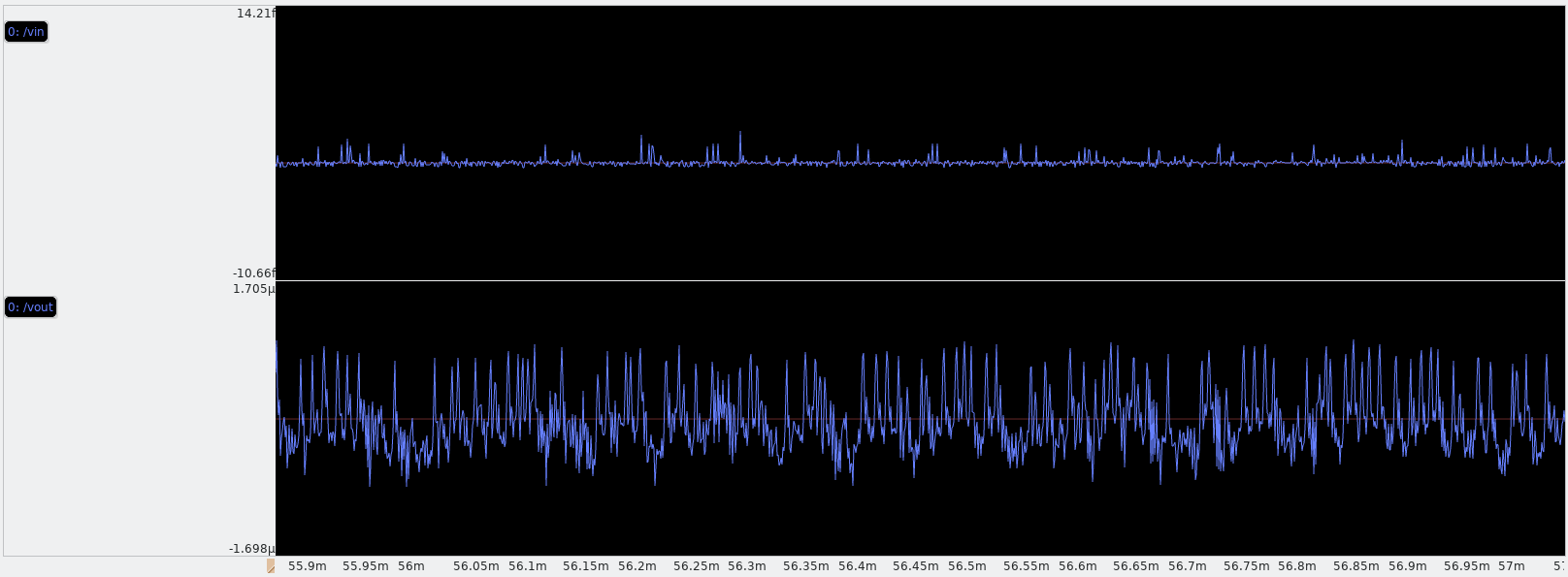

Dynamique de sortie supérieure à 74dB. Rapport signal sur bruit en entrée supérieur à 100dB.

Dimensions

  • largeur : 462 mm
  • profondeur : 531 mm
  • hauteur : 171 mm

Disponibilité pour le printemps 2019.
